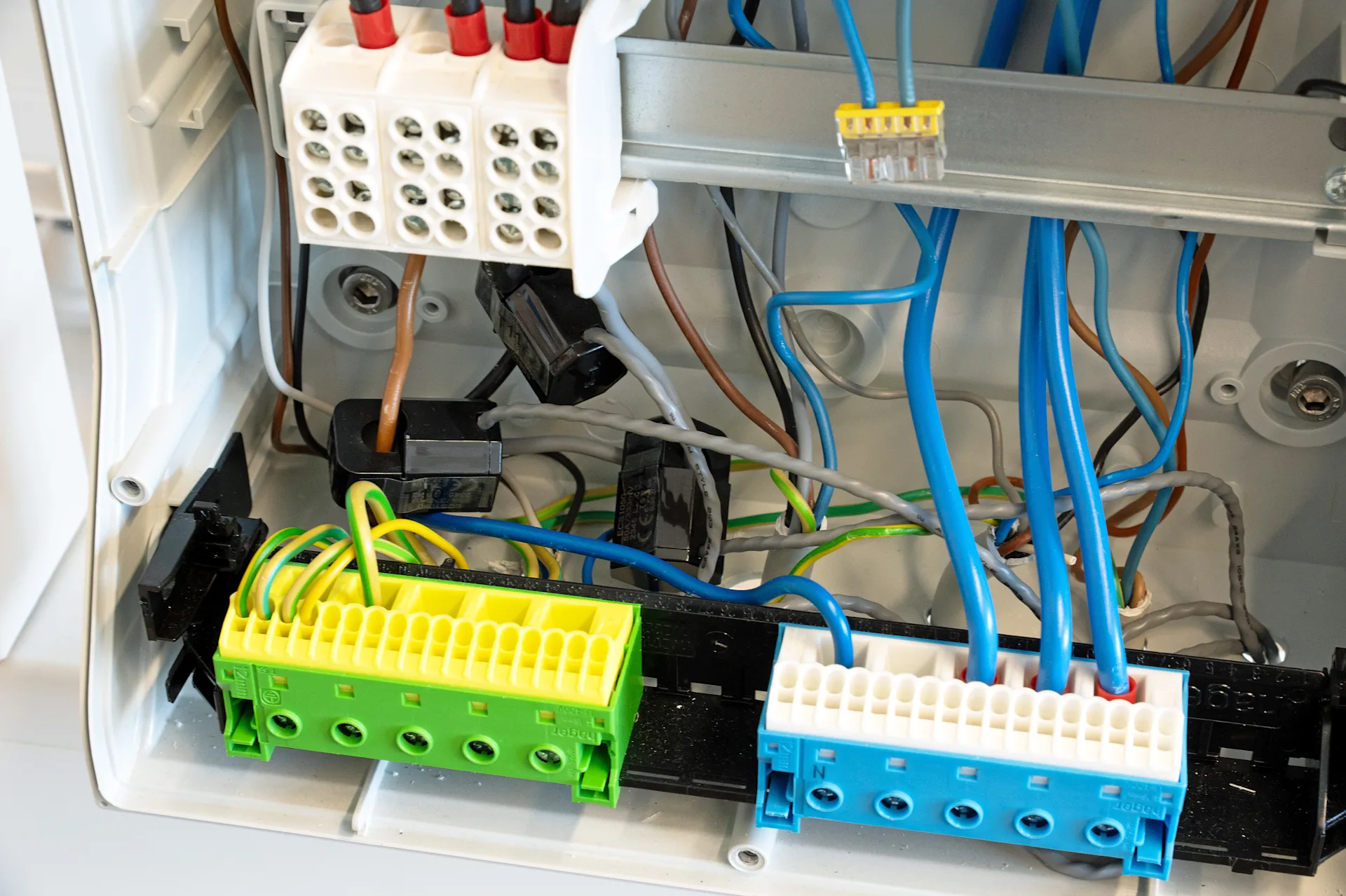

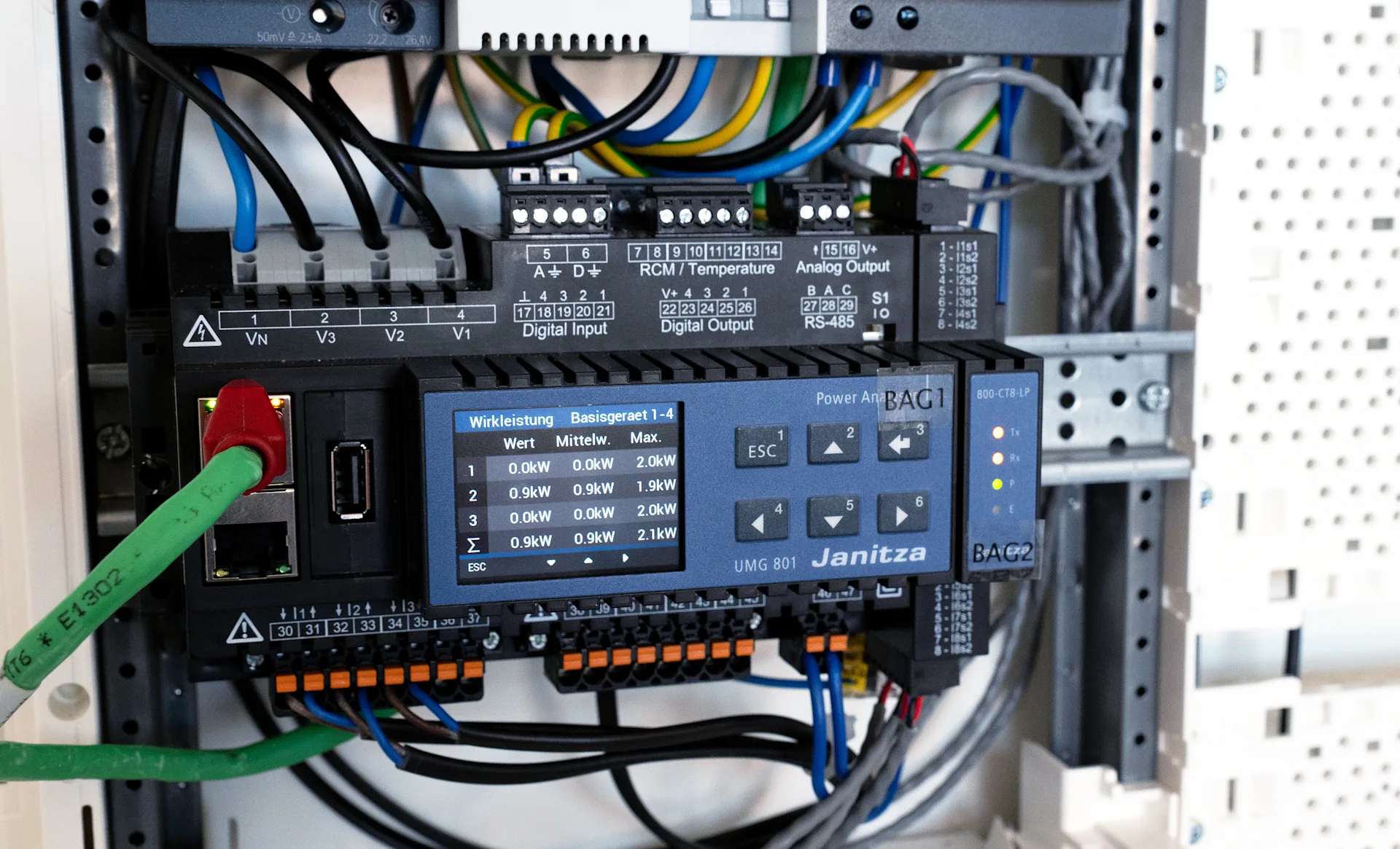

Un ejemplo de trabajo final es el panel educativo para medir la energía y la potencia en edificios. En él se puede simular una pequeña empresa industrial con distribuidores, consumidores y dispositivos de medición y control. En este entorno hay un cuarto de suministro con la distribución principal, un bloque de oficinas y una nave de producción, cada uno con su propia subdistribución, así como un punto de carga (wallbox) para vehículos eléctricos. Los consumidores de las salas se simulan mediante luces individuales, persianas eléctricas, etc. Para cargas mayores, se ha instalado una placa térmica infrarroja de 1 kW sobre el panel educativo. En la instalación existente debían integrarse un total de tres dispositivos de medición, uno en la distribución principal y uno en cada subdistribución. Los datos registrados debían representarse tanto a nivel local en una pantalla Siemens Simatic HMI como a nivel global a través de una interfaz web en forma de gráficos y cifras. El corazón de la instalación es el analizador de red modular ampliable UMG 801 junto con un módulo de ampliación 800-CT8-LP. A esto se suman tres transformadores de corriente de cable y seis transformadores de baja potencia. El módulo de ampliación elimina la necesidad de los dispositivos de medición separados para las subdistribuciones que se habían previsto inicialmente. El UMG 801 puede realizar estas mediciones. Con este modelo, los alumnos pueden aprender a parametrizar y programar un sistema de este tipo, a realizar la comunicación con los módulos y, por último, a consultar los datos relevantes.
