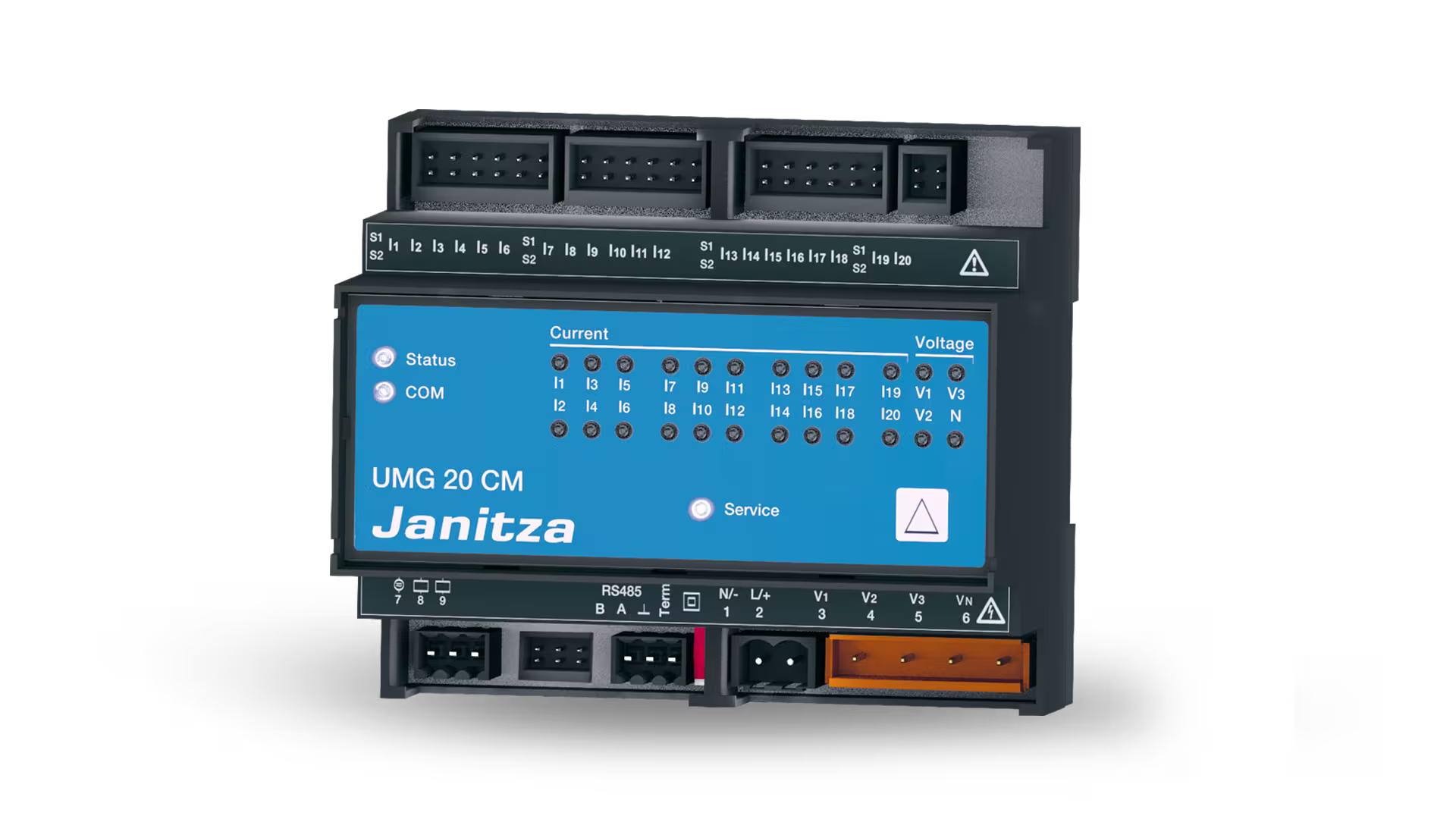

Janitza UMG 20CM Left S
Janitza UMG 20CM Front S
Janitza UMG 20CM Back S

El dispositivo de medición de corriente diferencial UMG 20CM se utiliza para la monitorización de corriente residual, así como para el registro continuo de las corrientes de trabajo.

Contacto
Icon RCM

RCM

Máxima seguridad para instalaciones y personal, protección contra incendios mejorada

Icon Energy-Management

Gestión de energía

Uso opcional de los canales de corriente también para la medición de la corriente de trabajo

Icon Modular

Modular

Ampliación modular mediante barra de transformadores activa

Características principales

Corriente diferencial (RCM)

Una potente monitorización de la corriente diferencial RCM registra las corrientes residuales en su fase inicial, antes de que causen fallos de la instalación o incluso incendios. En determinados dispositivos de medición UMG ya está integrada. Si es preciso, los transformadores de corriente de medición RCM requeridos pueden montarse posteriormente por cuenta propia. Una monitorización RCM continua aumenta considerablemente la seguridad y disponibilidad de la instalación. En determinadas aplicaciones, como un centro de procesamiento de datos, la monitorización de la corriente diferencial resulta imprescindible a causa de las exigencias en materia de alta disponibilidad.

Armónicos

Los armónicos son provocados por unos equipos técnicos con una curva característica no lineal como, p. ej., unos transformadores que funcionan en modo de saturación, bombillas de bajo consumo, convertidores de frecuencias y electrónica de potencia. Representan una carga para la red a causa de unas corrientes adicionales y pueden interferir en equipos técnicos o incluso destruirlos. Estas perturbaciones de la red pueden detectar y documentarse mediante unos analizadores de calidad de la tensión.

Interfaz Modbus

Muchos dispositivos de medición UMG disponen de una interfaz RS485 con protocolo Modbus RTU, que hace posible una interconexión extraordinariamente económica. Se caracteriza por una sencilla configuración de la topología y la inmunidad frente a interferencias relacionadas con la compatibilidad electromagnética (CEM). La comunicación entre el emisor y el destinatario se realiza a través de un cable blindado de par trenzado “twisted pair”.

Gestión de alarmas

La gestión de alarmas de GridVis® monitoriza todos los parámetros de medición obtenidos por los dispositivos de medición UMG. Comprende la gestión de escalada, la función de libro de registro y la administración de usuarios para notificaciones individuales por correo electrónico, ventana emergente en pantalla, etc. Además de la monitorización de valores eficaces, también pueden monitorizarse interrupciones cortas y transitorios, pero también la comunicación con los dispositivos de medición.

GridVis®

GridVis® es un software amplio y escalable para la creación de un sistema de monitorización energética y para la monitorización de la calidad de la tensión. Se utiliza tanto para la programación y la configuración de un gran número de dispositivos de medición UMG como para la lectura, el procesamiento y el análisis de los datos de medición. Aplicaciones típicas son el suministro energético, las plantas industriales, la administración de instalaciones, etc.

Canales de corriente

Mientras que en la alimentación principal tienen importancia, sobre todo, el análisis de la calidad de la tensión y la gestión de energía, en los cuadros secundarios más bien se registran corrientes individuales. El dispositivo de medición de energía y de corriente diferencial UMG 20CM dispone a tal efecto de más de 20 canales de corriente, es decir, de conexiones para convertidores de medida de corriente. Esto permite registrar unas corrientes de trabajo de hasta 600 A y unas corrientes diferenciales de entre 10 mA y 1.000 mA.

Campos de aplicación

  • Registro continuo de las corrientes de trabajo
  • Monitorización permanente de la corriente residual
  • Notificaciones en caso de superarse la corriente nominal
  • Registro de energía de distribuciones de corriente completas
  • Registro de centros de costes
  • Transparencia de los costes energéticos
  • Utilización más eficaz de la estructura de TI
  • PDU en centros de procesamiento de datos
  • Aumento de la alta disponibilidad

El complemento perfecto

Agregar módulos mediante “plug & play”

Modul 20CM-CT6 left
Módulo de ampliación

Módulo de monitorización de la corriente de trabajo y de la corriente residual 20CM-CT6
