Anwendung im Rechenzentrum
Eine Energiemonitoring-Software für Rechenzentren hat zahlreiche Aufgaben und beschränkt sich nicht nur auf Energieeffizienz und Energiezählungen. In Rechenzentren zählt die Hochverfügbarkeit, denn jeder Ausfall kostet viel Geld. Die Hochverfügbarkeit steht und fällt mit einer sicheren Stromversorgung sowie einzuhaltender Netzverträglichkeitspegel. Auslastungen und Extremwerte vieler Parameter müssen permanent überwacht werden, um die Hochverfügbarkeit dauerhaft einhalten zu können.
Die Netzvisualisierungssoftware GridVis® bietet Werkzeuge für alle wesentlichen Kernaufgaben und unterstützt den Betrieb mit maßgeschneiderten Funktionen aktiv im operativen Geschäft. Die modularen Systemlösungen von Janitza sind DIN EN ISO 50001 zertifiziert und entsprechen allen Anforderungen der DIN EN 50600-2-2/4-2 zur Befähigung der Energieeffizienz und Leistungsverteilung.
Energieeffizienz
Wichtige Kennzahlen wie z. B. der PUE (Power Usage Effectiveness) oder die CER (Cooling Efficiency Ratio) lassen sich komfortabel über alle Pfade der Stromversorgung oder Wärmeversorgung auswerten. Die Darstellung von Summenleistungen wie z. B. ERZ (Energiebedarf Rechenzentrum) oder EIT (Energiebedarf IT) sind mit der GridVis® kein Problem und können mit vorgefertigten Objekten komfortabel visualisiert werden.
Energieeffizienz-Dashboards
Mit der nach ISO 50001/50006 zertifizierten Netzvisualisierungssoftware GridVis® können Sie Ihren PUE sowie weitere wichtige Kennzahlen z. B. EnPIs (Energy Performance Indicator) auswerten.
- Erstellen individueller Leistungskennzahlen
- Berechnung und Visualisierung direkt in der Software
- Darstellen von Veränderungen in den Kennzahlen mit dem Trend- und Bewertungssystem
- Überwachen der Energieeffizienz
Energieeffizienz-Analyseobjekte

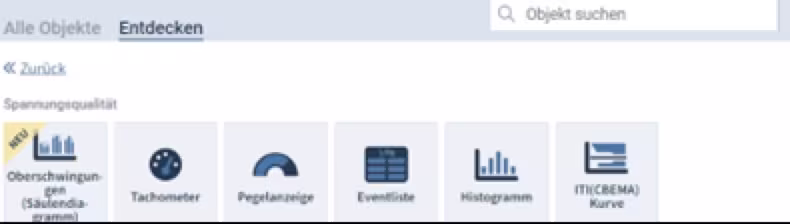

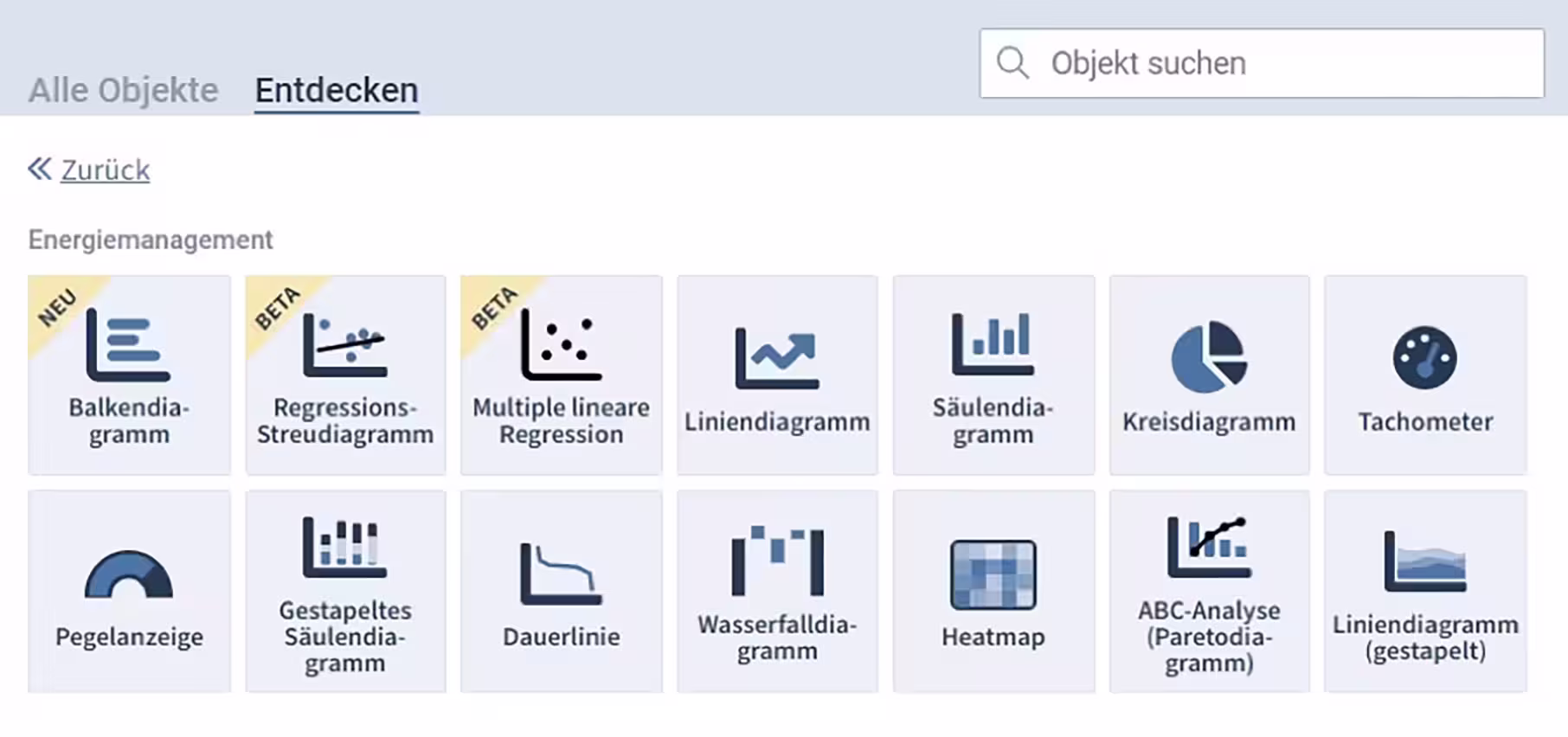

Damit Sie die Messwerte immer griffbereit haben, bietet GridVis® eine Reihe von Visualisierungsobjekten für eine benutzerfreundliche Analyse. Die Objekte können auf einzelnen Dashboards oder in Berichten gespeichert werden.
Dashboard- und Berichtseditor auf einen Blick:
- Große Auswahl an Objekten zur Visualisierung von KPIs und Messwerten
- Anzeige von historischen Werten und Live-Daten
- Frei wählbare Zeiträume
- Präsentationsmodus zur fortlaufenden Anzeige der wichtigsten Daten
Individuelle Topologieseiten

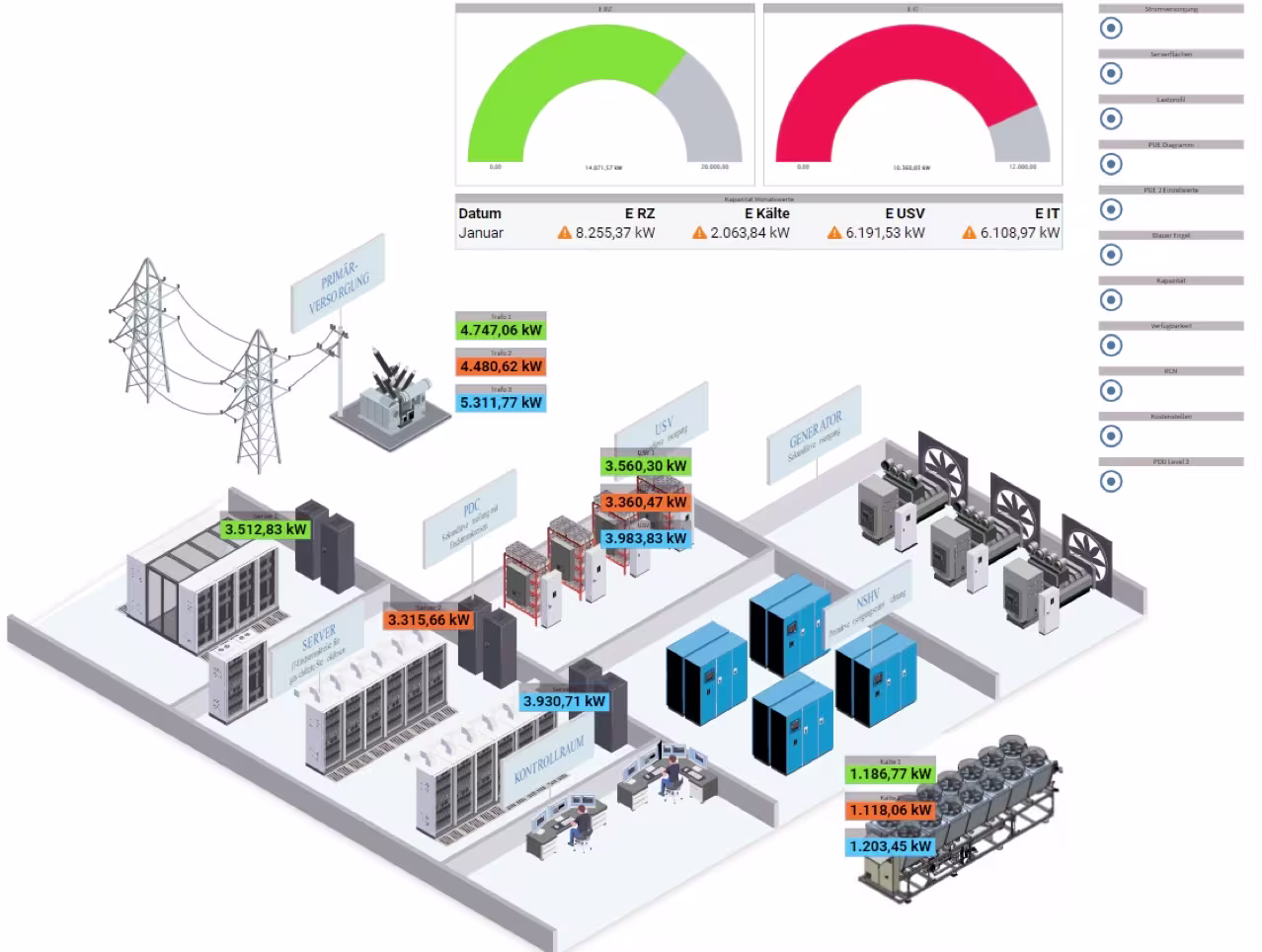

Damit der Betrieb möglichst schnell Rückschlüsse z. B. in kritischen Situationen hat, sind Übersichtsseiten mit Live-Messwerten und Alarmindikatoren sehr hilfreich. Dabei kann das Rechenzentrum von den Primärversorgungen bis in die Endstromkreise beliebig granular visualisiert werden.
Elektrische Hochverfügbarkeit
Durch das rechtzeitige Erkennen von Spannungsereignissen können Schwachstellen aufgedeckt und ungeplante Abschaltungen vermieden werden. Die Spannungsqualität muss gemäß normativer Vorgaben wie EN 50160, EN 61000-2-4, IEEE 519 und ITIC (CBEMA) überwacht werden. Die Kombination aus Janitza Spannungsqualitätsanalysatoren und GridVis® bietet vorgefertigte Spannungsqualitätsberichte und spezielle Tools zur Bewertung der elektrischen Hochverfügbarkeit
Elektrische Verfügbarkeit
Mit der GridVis® können Sie Ihre elektrische Hochverfügbarkeit überwachen und auswerten. Der Hochverfügbarkeits-Report ermöglicht es, viele Messstellen in einem Bericht zusammen zu führen. Er eignet sich optimal für komplexe Stromversorgungen mit mehreren Redundanzpfaden.
Der Hochverfügbarkeits-Report auf einen Blick:
- Auswertung über alle kritischen Knotenpunkte in einem Bericht
- Anzeige, an welcher Stelle der Stromversorgung ein Ausfall stattgefunden hat
- Spannungsverfügbarkeit mit absoluten Ausfallzeiten und prozentualen Werten
- Berechnung der mittleren Betriebsdauer zwischen Ausfällen (MTBF)
- Auswertung der Verursacher und Auswirkungen durch zeitgleiche Anordnung von Ereignissen
- Aussagen zur Selektivität oder zum Startzeitpunkt
- Anzeigen der Statistiken der betroffenen Außenleiter und ableiten, auf welcher Phase der Kurzschluss oder Erdschluss stattgefunden hat
- Überprüfung von zugesicherten Verfügbarkeitszeiten
Der Event Browser bietet Ihnen einen umfassenden Überblick der aufgetretenen Spannungs-, Strom- und Frequenzereignisse. Durch die exakte Darstellung von Verläufen, kombiniert mit wichtigen Informationen und Messwerten, ermöglicht der Event Browser eine genaue Analyse aller Ereignisse Das bietet z.B. eine optimale Grundlage zur Kontrolle von sogenannten Catcher Systemen. Catcher Systeme sind Systeme, die in einer sehr kurzen Zeit quasi unterbrechungsfrei zwischen zwei Pfaden schalten müssen
Der Event Browser auf einen Blick:
- Übersichtliche Darstellung von Spannungs-, Strom- und Frequenzereignissen
- Grafische Auswertung von Ereignissen und Transienten
- Erkennen und analysieren zeitlicher Zusammenhänge
- Suche nach Ereignisarten oder Messstellen mit Such- und Filterfunktionen
- Integrierte CBEMA/ITIC-Kurve (Computer Business Equipment Manufacturers Association)
Spannungsqualitäts-Reporte
Die Spannungsqualität in der zusätzlichen, nicht vom Versorgungsunternehmen bereitgestellten Versorgung, muss der Klasse 2 nach der Norm EN 61000-2-4: 2002 entsprechen, während zwischen USV und geschützten Steckdosen Klasse 1 gilt. Die definierten Verträglichkeitspegel aus der EN 61000-2-4 müssen zu 100% eingehalten werden. GridVis® erzeugt automatische Berichte, die normkonform alle Netzverträglichkeitspegel auswerten und die Qualität der bereitgestellten Spannung beschreiben. Dazu zählen z.B. die Spannungsverzerrung, einzelne Oberschwingungen, Frequenz und Spannung.
PQ-Objekte
Mit den Power Quality Objekten erhalten Sie auf Ihren Dashboards eine schnelle Übersicht der aufgetretenen Ereignisse und Transienten. Beispielsweise kann das ITIC (CBEMA)-Objekt genutzt werden, um aufgetretene Ereignisse mit den Toleranzgrenzen des Standards zu vergleichen.
Redundanzen und Nennströme
Mit dem Auslastungsreport der GridVis® können Nennströme über die gesamte Stromversorgung mit Primär- und endgültigen Sekundärverteilern dargestellt und ausgewertet werden. Der Bericht zeigt tabellarisch die Auslastung aller ausgewählten Messpunkte unter Berücksichtigung der Absicherungen und MIN/MAX.
Der Auslastungsreport auf einen Blick:
- Phasen- und Neutralleiterströme über die gesamte Stromversorgung von der Haupteinspeisung bis in die Sekundärverteiler
- Auslastung aller ausgewählten Messpunkte in Prozent und mit Absolutwerten
- Grenzwertverletzungen, zu hohe Auslastungen und Reserven auf einen Blick
- Freie Konfiguration von zusammengehörigen Einspeisungen
- Darstellung redundanter Paare und Raumsummen
- Auswahl und Einstellung des Zeitraums
- Ströme inkl. N, COSPHI, Leistung und Energie in einer Ansicht
Brandschutz und EMV
Neben der Energietransparenz und Spannungsqualität spielt auch das Differenzstrom-Monitoring (Residual Current Monitoring – RCM) eine wichtige Rolle und ist eine Anforderung aus der Norm für Rechenzentren. Mit einem umfassenden Differenzstrom-Monitoring kann die Funktionsfähigkeit von TN-S-Systemen überwacht und protokolliert werden. Brände durch Isolationsfehler und Ausfälle lassen sich noch vor der Entstehung erkennen und verhindern. Isolationsmessungen im Rahmen der Wiederholungsprüfung können entfallen und die Downtime dadurch erheblich reduzieren. GridVis® bietet viele Möglichkeiten um Fehlerströme detailliert zu analysieren.
RCM-Report

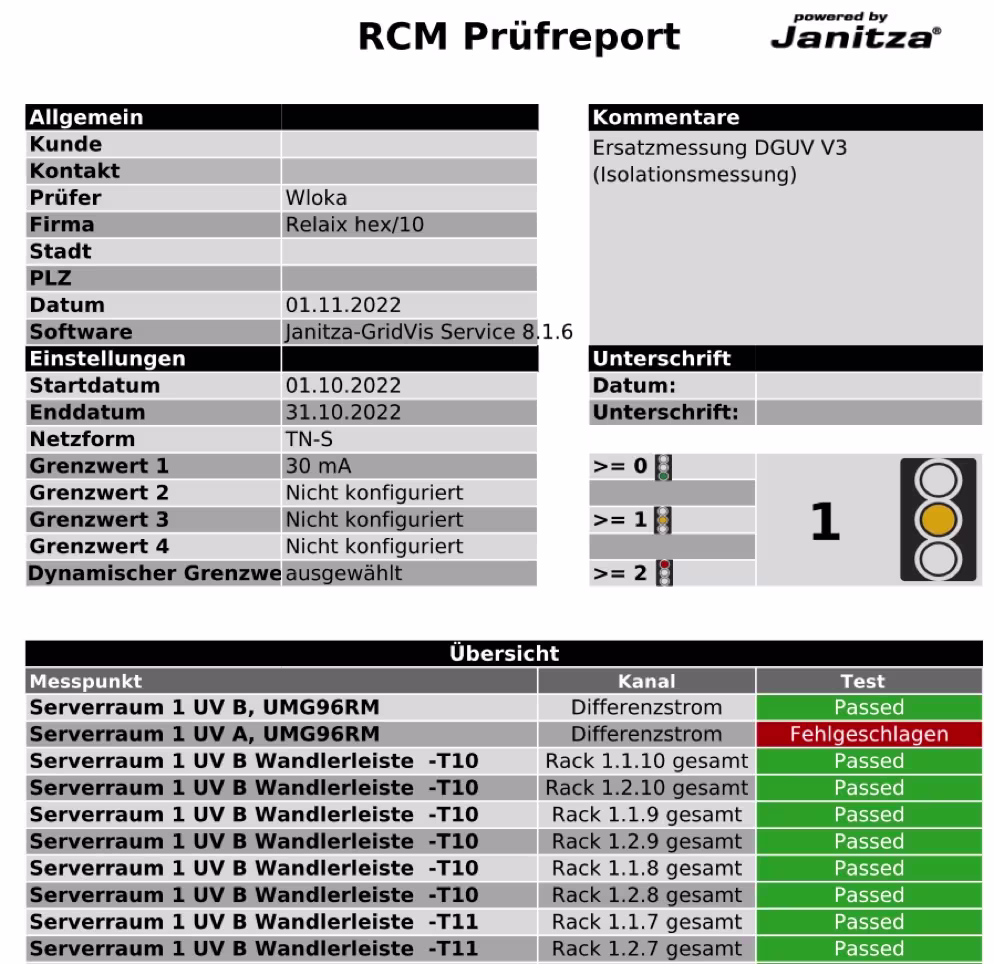

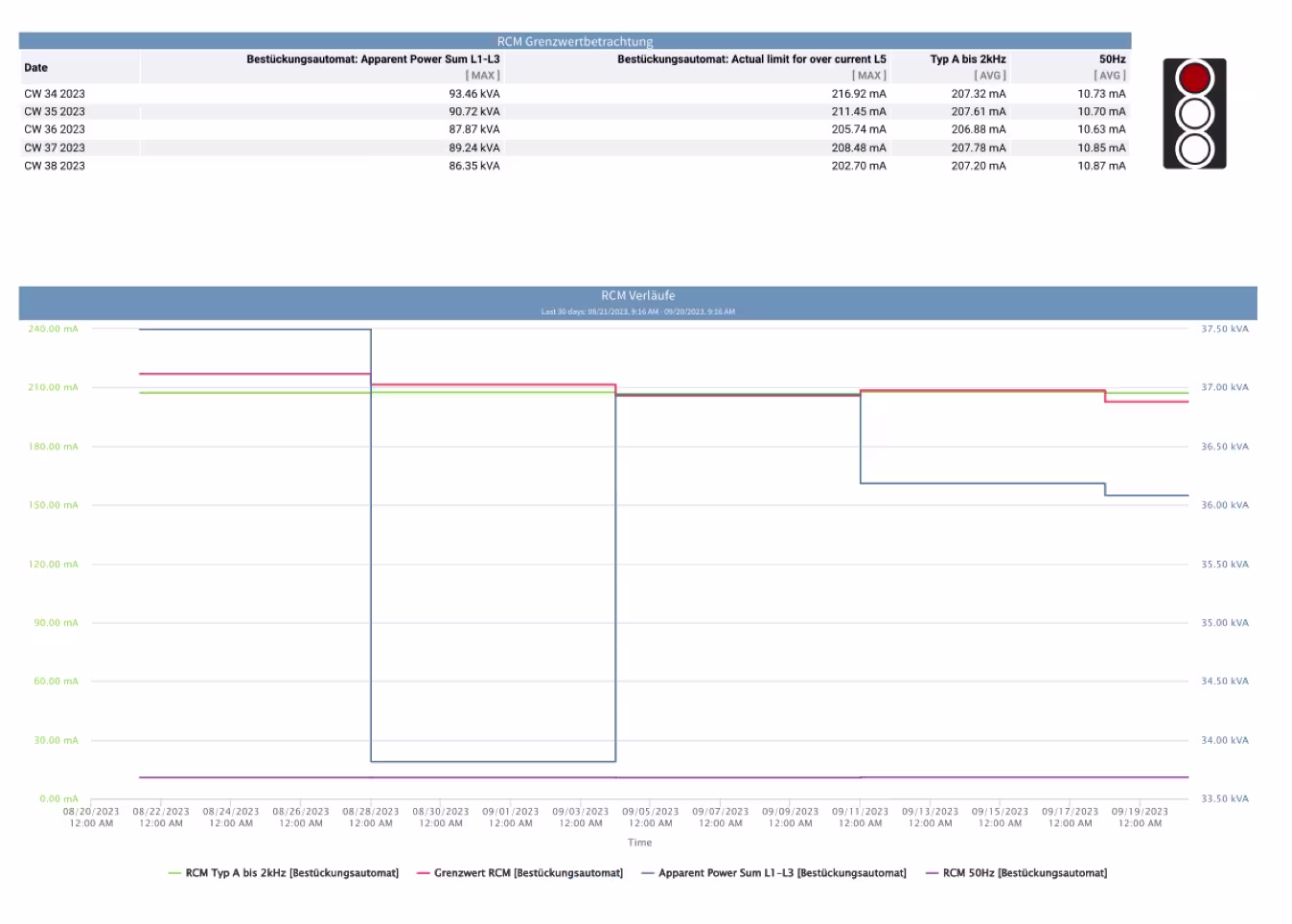

Der RCM-Bericht gibt einen schnellen Überblick über den Zustand Ihrer Stromversorgung und der Differenzströme. Die klare Farbcodierung ermöglicht schnelle Aussagen. Darüber hinaus ist der Bericht nützlich, wenn es darum geht, Nachweise zu erbringen. Neben dem Standardbericht können auch individuelle RCM-Berichte erstellt werden, z. B. mit zusätzlichen Auswertungen und Frequenzverläufen, Fehlerstromarten und den damit verbundenen Leistungen.
Der RCM-Bericht auf einen Blick:
- Aussagekräftige Statistiken über Grenzwertüberschreitungen von Fehlerströmen und Betriebsunterbrechungen
- Unterstützung bei Systemtests und Nachweispflicht
- Statusübersicht mit Signalfarben für den Gesamtüberblick
- Zustandsbericht über die Isolationseigenschaften des Stromversorgungssystems
Kostenstellenmanagement

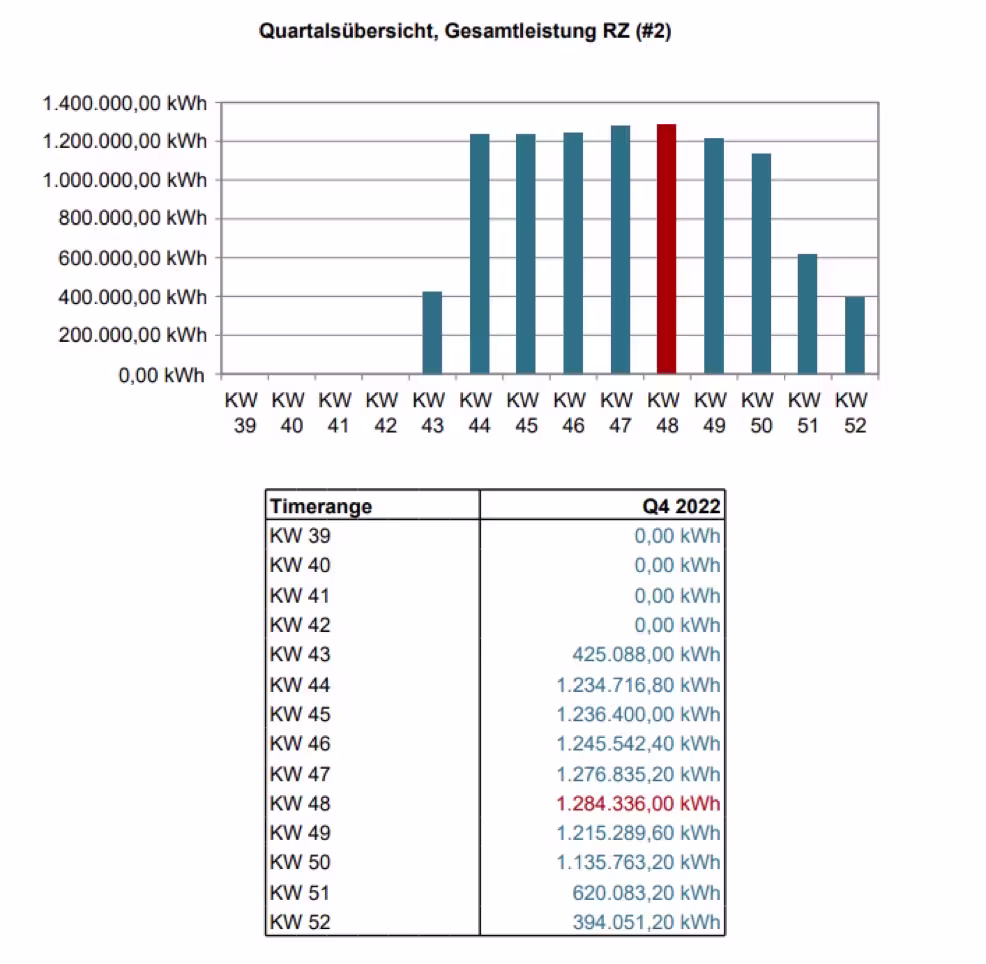

In Colocation-Rechenzentren müssen Kostenstellen gebildet und als Energiezählwerte monatlich zur Verfügung gestellt werden. Mit MID-Messgeräten wie dem UMG 96-PA-MID+ oder MID-Direktzählern können einzelne Racks oder Mietbereiche erfasst, verrechnet und Kunden in Form von Kostenstellen zugeordnet werden. Hierfür bietet GridVis® vorgefertigte Berichte und flexible Rohdatenexporte.
Kostenstellen
Mit virtuellen Messgeräten lassen sich über die GridVis® auch mehrere Messstellen einem Kunden zuordnen und Summen berechnen. Ebenso können umfangreiche Energiereporte und Datenexporte sowie eine individuelle Energierechnung erzeugt werden.
Die Energierechnung Professional auf einen Blick:
- Energierechnung mit Positionstabelle
- Optionale Spaltendarstellung und -bezeichnung
- Adressen, Informationen und Beschriftungsfelder
- Individuelles Kundenlogo
- Preisgruppen mit Zusatzinformationen
- Ausgabe der Blindmehrarbeit
- Fixe und relative Kosten
- Balkendiagramm für Historie und Vergleichszeitraum
- Zusatztabellen für Historie und Vergleichszeitraum
- Positionsmarkierungen für Überschreitungen
- Energiegröße als Flächenverhältnis
- XLS-, XLSX- oder PDF Datei mit Leistungswerten (AVG, MAX), elektrischen Energiewerten und benutzerdefinierten Energiewerten (z. B. Gas, Wasser, Öl)
