Modbus-Zähler
Modbus-Zähler erfassen elektrische Energieverbräuche präzise und durchgängig und lassen sich direkt in moderne Mess- und Managementsysteme integrieren. Sie eignen sich für Anwendungen, in denen Messwerte zuverlässig, normkonform und in Echtzeit bereitgestellt werden müssen. Janitza bietet hierfür eine Auswahl an MID-zertifizierten Energiezählern, die Messdaten über das Modbus-Protokoll übertragen und damit eine schnelle, sichere Weiterverarbeitung ermöglichen.
Ihre Vorteile mit Janitza
Präzise Messdaten für verlässliche Abrechnung
Die Modbus-Zähler von Janitza sind MID-zertifiziert und erfassen Wirk- und Blindarbeit normkonform. Dadurch eignen sie sich überall dort, wo eine nachvollziehbare und abrechnungsfähige Verbrauchsdokumentation erforderlich ist.
Modbus-Kommunikation für nahtlose Systemanbindung
Das Modbus-Protokoll ermöglicht eine direkte Einbindung in Energiemanagementsysteme, Gebäudeleittechnik oder Industrieautomation. Die Kommunikation erfolgt über die integrierte RS-485-Schnittstelle der EMD-Serie oder B-Serie (RS 485 optional).
Breites Gerätespektrum für unterschiedliche Anwendungen
Janitza bietet Modbus-Zähler für einphasige, dreiphasige und wandlerbasierte Messungen. Dadurch lassen sich sowohl kleine Verbraucher als auch große Anlagen erfassen. Die standardisierten Bauformen erleichtern den Einbau in neue und bestehende Messkonzepte.
Modbus-Zähler im Vergleich
Modbus-Energiezähler dreiphasig
Dreiphasige Modbus-Zähler erfassen elektrische Energie in dreiphasigen Netzen und eignen sich besonders für gewerblich-industrielle Anwendungen, in denen höhere Leistungen und symmetrische oder unsymmetrische Lasten auftreten. Sie messen Wirk- und Blindarbeit präzise und übertragen die relevanten Messdaten über Modbus RTU (RS-485) an Energiemanagement-, Gebäudeleit- oder Automationssysteme.
Typische Einsatzgebiete sind: Unterverteilungen, Maschinenanschlüsse, größere Verbrauchergruppen sowie zentrale Messpunkte in Energie- und Gebäudemanagementsystemen.
Dreiphasige Modbus-fähige Zähler von Janitza:

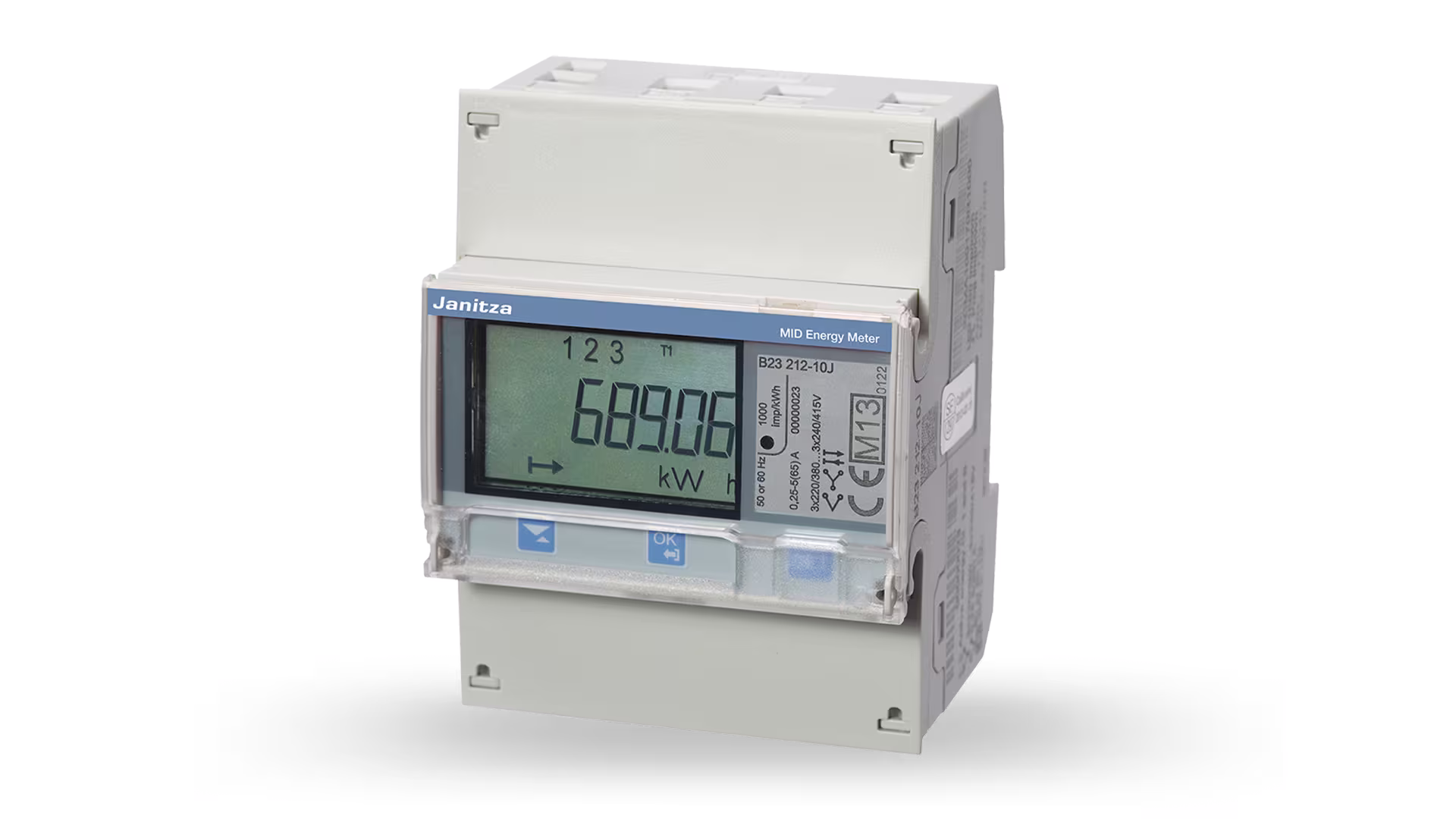

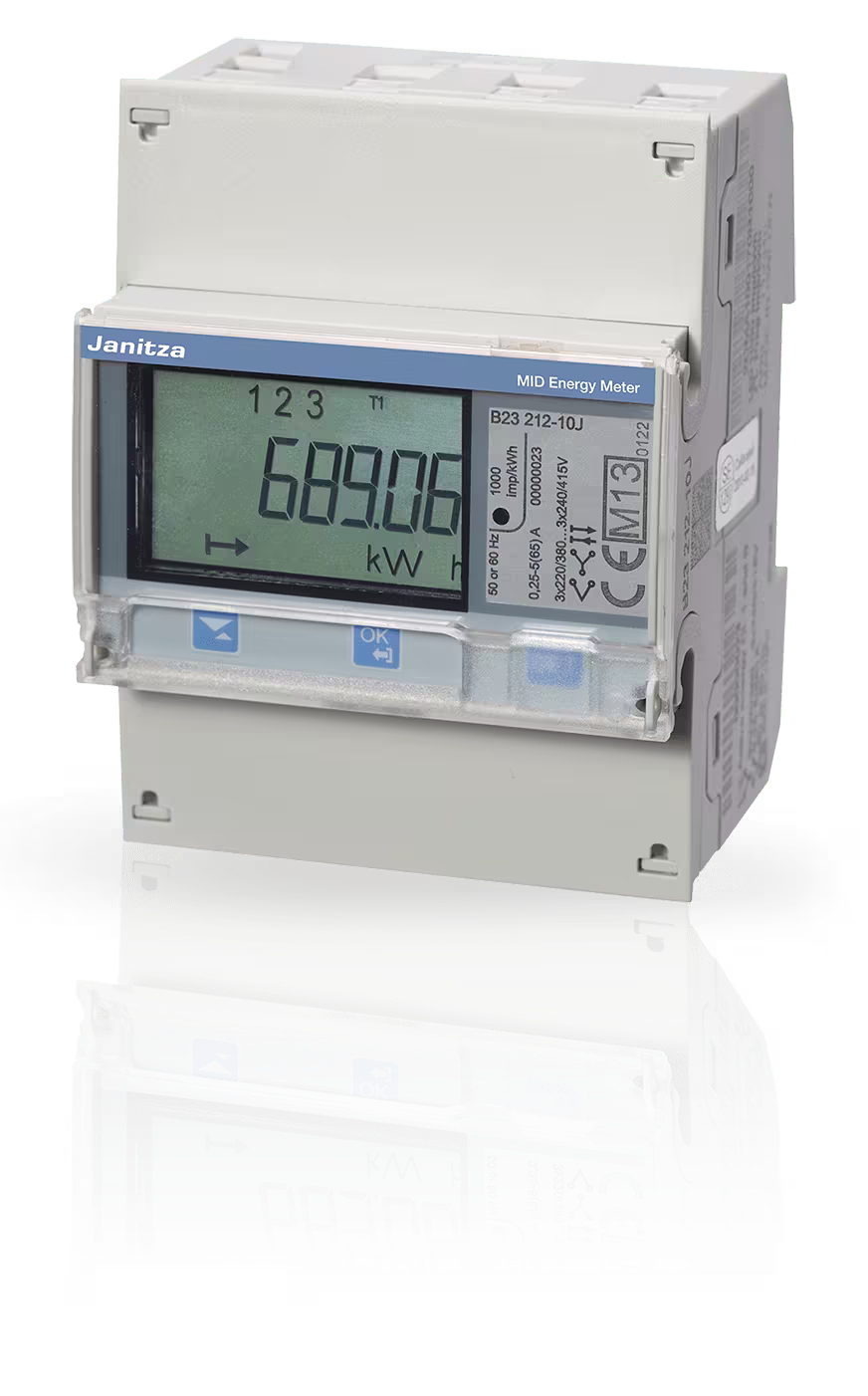

- B23 (Drehstromzähler, Direktmessung)
- B24 (Messwandlerzähler)
- EMD 485-P3 (Drehstromzähler, Direktmessung)
- EMD 485-CT3-A (Messwandlerzähler)
Modbus-Energiezähler einphasig
Einphasige Modbus-Zähler sind für Anwendungen ausgelegt, in denen einzelne Verbraucher, Phasen, kleinere Gewerbeeinheiten oder spezifische Lastabgänge separat erfasst werden sollen. Sie messen Wirk- und Blindarbeit in 230-V-Netzen und liefern ihre Daten ebenfalls über Modbus RTU an übergeordnete Systeme.
Dank kompakter Bauform und Hutschienenmontage eignen sie sich ideal für: dezentrale Messpunkte, Nachrüstungen in Bestandsanlagen oder die präzise Erfassung einzelner Geräteabgänge.
Einphasige Modbus-fähige Zähler von Janitza:
- B21 (Wechselstromzähler)
- EMD 485-P1 (Wechselstromzähler)
Modbus-Zähler der EMD-Serie
Die EMD-Zähler von Janitza umfassen Wechselstromzähler, Messwandlerzähler und Drehstromzähler mit Modbus. Alle Varianten verfügen standardmäßig über eine RS-485-Schnittstelle. Sie sind für einphasige oder dreiphasige Messungen bis 100 A (Direktanschluss) oder als Messwandlerzähler verfügbar.
Typische Einsatzbereiche sind: Energiemanagement, kontinuierliches Monitoring, zentrale Auswertung von Verbrauchsdaten.
Modbus-Zähler der B-Serie
Die B-Serie umfasst Wechselstromzähler (einphasig), Drehstromzähler (dreiphasig) und Messwandlerzähler (flexibel). Für die Modbus-Kommunikation stehen Varianten mit entsprechender RS-485-Option zur Verfügung. Das macht die Baureihe für viele Anwendungen in Gebäuden, Gewerbe und Industrie interessant.
Typische Einsatzbereiche sind: Verbrauchserfassung in Unterverteilungen, Kostenstellenzuordnung, Einbindung in GLT- oder SPS-Systeme.
Modbus-Zähler im Überblick
Drehstromzähler mit Modbus
Drehstromzähler mit Modbus eignen sich für dreiphasige Netze in Gewerbe- und Industrieanwendungen, in denen höhere Leistungen, zuverlässige Messdaten und eine kontinuierliche Übertragung an übergeordnete Systeme notwendig sind.
- Für dreiphasige Netze konzipiert – ideal für gewerbliche und industrielle Verbraucher
- Direktanschlüsse bis 65 A (B-Serie) bzw. 100 A (EMD-Serie)
- Robuste Bauweise für Anwendungen mit stabilen Lastprofilen und höherem Energiebedarf
- Unterstützung gängiger Kommunikationsprotokolle wie Modbus RTU über RS-485 sowie alternativ M-Bus (B-Serie)
- Geeignet für Lastgangmessungen, Kostenstellenanalysen und zentrale Verbrauchsüberwachung
Modelle von Janitza:
- B23
- EMD 485-P3
Wechselstromzähler mit Modbus
Wechselstromzähler mit Modbus sind kompakte Geräte für einphasige Messungen und werden häufig eingesetzt, wenn einzelne Verbraucher oder kleinere Anlagenteile separat gemessen werden sollen. Sie ermöglichen eine klare Zuordnung von Energieverbräuchen und sind aufgrund ihrer kompakten Bauform ideal für Anwendungen mit begrenztem Platzangebot.
- Für einphasige Netze geeignet, ideal zur Erfassung einzelner Verbraucher
- Kompakte Geräte für den Einsatz in kleineren Anlagen oder dezentralen Unterverteilungen
- Einfache Integration in Gebäudetechnik oder Gewerbeeinheiten
- Präzise und MID-konforme Messung von Wirk- und Blindarbeit
Modelle von Janitza:
- B21-Serie
- EMD 485-P1
Messwandlerzähler mit Modbus
Messwandlerzähler mit Modbus werden dort eingesetzt, wo hohe Ströme über Stromwandler erfasst werden. Sie bilden die Verbrauchsdaten großer Anlagen, zentraler Energieverteilungen oder industrieller Maschinenparks zuverlässig ab und ermöglichen eine sichere Integration in Energiemanagementsysteme.
- Für Messungen über 1A/5A-Stromwandler konzipiert
- Geeignet für große Industrieumgebungen, zentrale Energieverteilungen oder Hauptverteilungen
- Präzise Erfassung auch bei komplexen Laststrukturen
- Flexible Integration in Modbus-RTU-Netzwerke über RS-485; in der B-Serie alternativ mit M-Bus
- MID-konforme Grundlage für Abrechnung, Energiebilanzen und Lastmanagementsysteme
Modelle von Janitza:
- B24-Serie
- EMD 485-CT3-A
Service, der Ihre Energiemesstechnik erfolgreich macht
Janitza begleitet Sie als starker Partner über den gesamten Einsatz Ihrer Energiemesstechnik hinweg. Mit umfassenden Serviceleistungen unterstützen wir Sie bei Planung, Inbetriebnahme und Betrieb – zuverlässig und praxisnah.
Janitza Projektlösungen
- Ganzheitliche Komplettlösungen, die modernste Energiemesstechnik, leistungsstarke Software und Automatisierungstechnik vereinen
- Acht Lösungsbausteine von Energy Services über Lastmanagement bis hin zu Schaltanlagen
- Von der Anforderungsanalyse über das gemeinsam erarbeitete Konzept bis hin zur Umsetzung alles aus einer Hand
Project Solutions – ganzheitliche Projektlösungen von Janitza
Dienstleistungen
- Einzeln buchbare Leistungspakete für unterschiedliche Anforderungen z.B. Power Quality Services, die den Gesundheitszustand Ihres Netzes ermitteln
- Messkonzepte und Ausschreibungsunterlagen für Planerinnen und Planer
- Schneller Support über Remote-Sitzungen oder Vor-Ort-Einsatz
- Inbetriebnahme und Wartung
- Professionelle Datenanalysen
Alle Dienstleistungen auf einen Blick
Schulungen & Trainings
- Präsenz- und Online-Schulungen
- Zielgerichtet lernen mit Trainings für Einsteiger und Profis
- Umfangreiche Schulungen zu Hardware- und Softwarefragen
- Trainings zu zentralen Energiethemen wie Power Quality, RCM oder Energiemanagement
- Auf Wunsch auch individuelle Schulungen buchbar
Jetzt Schulung buchen und Wissensvorsprung sichern
Janitza Webinare
Kennen Sie bereits unsere Web-Seminare? Wir vermitteln Hintergrundwissen zu aktuellen Themen der Branche!
Häufige Fragen zu Modbus-Zählern
Sie stellen die Fragen, wir haben die Antworten – in unseren FAQ finden Sie die häufigsten Fragen unserer Kunden, die uns zum Thema Modbus-Zähler erreichen.
Was ist Modbus und welche Rolle spielt es im Energiemonitoring?
Modbus RTU ist ein weit verbreitetes Kommunikationsprotokoll, das Messdaten seriell überträgt. Es ermöglicht die einfache Einbindung von Energiezählern in Energiemanagement-, Gebäude- oder Automationssysteme.
Sind alle Modbus-Zähler von Janitza MID-zertifiziert?
Ja. Alle Modbus-fähigen Zähler von Janitza sind MID-zertifiziert und erfüllen die Anforderungen für rechtskonforme Verbrauchserfassung. Neben den MID-Zählern besitzt der Netzanalysator UMG 96-PA-MID+ ebenfalls eine MID-Zertifizierung.
Wie erfolgt die Anbindung von Janitza Energiezählern an Modbus-Netzwerke?
Die Anbindung an Modbus-Netzwerke erfolgt über RS-485. Bei der EMD-Serie ist diese Schnittstelle integriert, bei der B-Serie abhängig vom Modell.
Lassen sich Modbus-Zähler in Bestandsanlagen nachrüsten?
Absolut. Durch die kompakte Hutschienenbauform und die standardisierte Kommunikationsstruktur ist eine Nachrüstung in vielen Fällen problemlos möglich.
