UMG 96-PQ-L-LP

Technische Details

Artikel-Nr.: siehe Produkt-Varianten

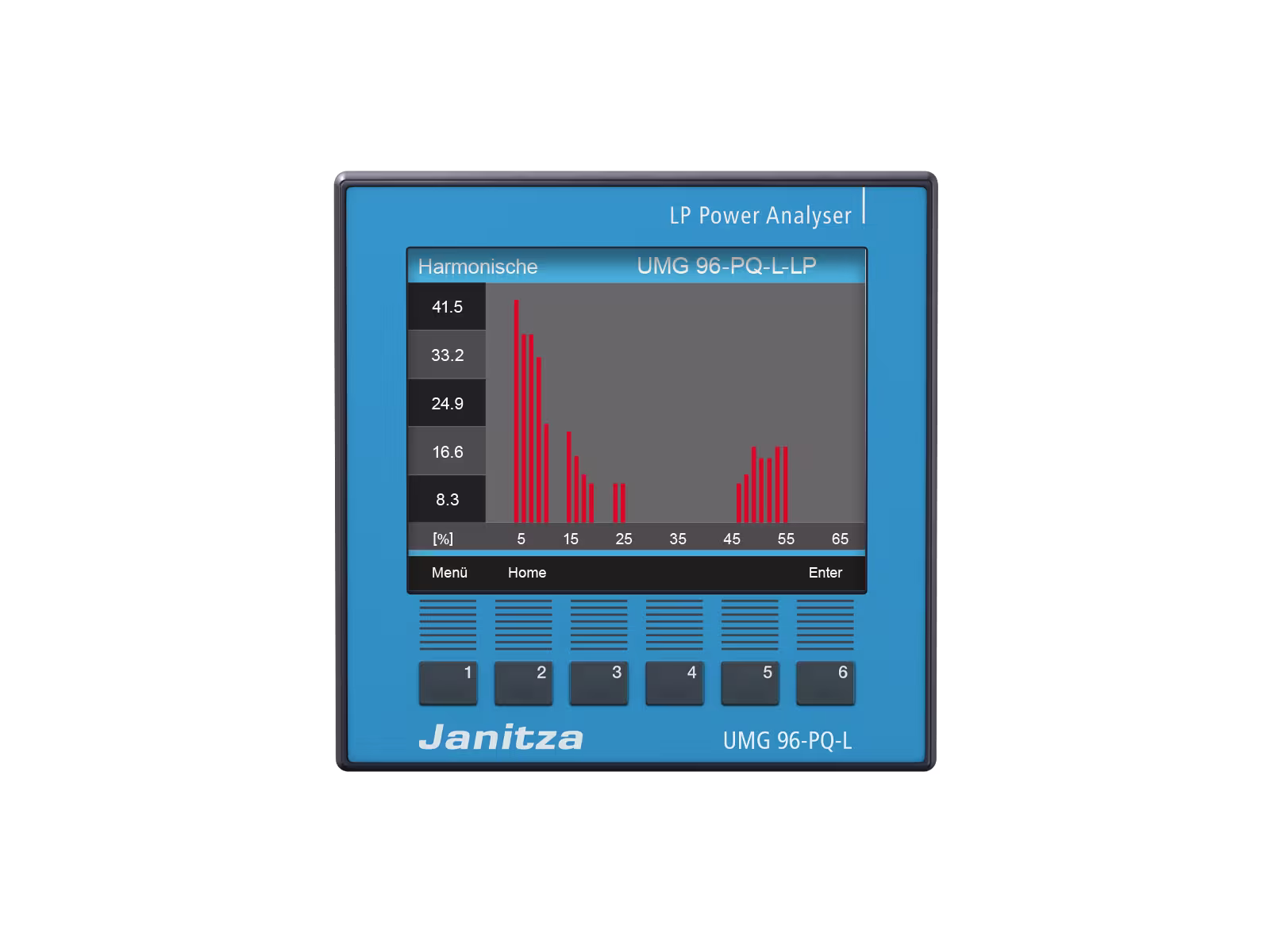

Janitza UMG 96-PQ-L-LP Front 1

Daten in der Übersicht

Zertifizierungen

  • UL zertifiziert

Oberschwingungen V / A

1. – 65.

Wirkenergie Klasse

Klasse 0,5S (… A/333 mV) und 0,5S bei den Rogowski-Spulen (... mV/kA)

Digitaleingänge

3

Digital- / Impulsausgang

3

Speichergröße

64 MB

Schnittstellen

  • RS485

Protokolle

  • Modbus RTU

Netze

  • TT-Netze
  • TN-Netze

Produkt-Varianten

Artikel-Nr.: 5236006

Versorgungsspannung AC

90 … 277 V AC

Versorgungsspannung DC

90 … 250 V DC

Artikel-Nr.: 5236007

Versorgungsspannung AC

24 … 90 V AC

Versorgungsspannung DC

24 … 90 V DC

Funktionen und Features

Webserver

  • Schnelle Übersicht über die wichtigsten Messdaten
  • Einfach via IP-Adresse im Browser aufrufen
  • Responsive Darstellung auch für mobile Endgeräte wie Smartphones

Spannungsqualität

  • Oberschwingungen bis zur 65. Harmonischen
  • Hohe Abtastrate mit 280 Abtastpunkten pro Vollwelle
  • 20 ms Effektivwert-Speicher für Vollwellen-Ereignisse

Energiemanagement

  • Identifizierung von Einsparmöglichkeiten
  • Wirkenergie Klasse 0,5S
  • Erfüllung von regulatorischen und steuerlichen Vorgaben Einstellbare gerasterte Mittelwerte

Visualisierung

  • Oszilloskop-Funktion
  • Zeigerdiagramm im Display
  • Historie der Schleppzeigerwerte im Display
  • Rücksetzen der Schleppzeigerwerte via Display oder aus der Ferne

Bedienung

  • 6-Tasten-Bedienung am Farbgrafikdisplay
  • Intuitive Bedienung
  • Konfiguration direkt am Display
  • Bedienung vor Ort
  • Einstellbarer Homescreen und Rücksprung

Ereignisse

  • Darstellung im Display
  • Letztes Ereignis über Modbus auslesen
  • Effektivwertverläufe im Eventbrowser der GridVis® anzeigen

Modularität

  • Temperatur erfassen und via integriertem Vergleicher überwachen
  • Ethernet-Schnittstelle und Modbus Gateway
  • Multifunktionseingänge für Differenzstrommessung oder DC-Leistungsmessung

Grenzwertüberwachung

  • 50 Vergleicher im Gerät
  • Hysterese
  • Vordefinierte Vergleicher-Profile zur schnellen Konfiguration (GridVis®)

Peripherie

  • 3 digitale Eingänge
  • 3 digitale Ausgänge
  • 1 analoger Ausgang
  • 4 Stromeingänge direkt auf dem Basisgerät

Installation & Integration

  • Überspannungskategorie 600 V CAT III/ 300 V CAT IV
  • Leichter Einbau dank 96 x 96 mm Fronttafel
  • Zeitsetzen über Drittsysteme nach EN 60870-5-4:1993
  • Serielle Schnittstelle mit Modbus RTU

Kommunikation

  • Client / Server*
  • Gatewayfunktion*
  • Ethernet-Schnittstelle*
  • RS485
  • 5 gleichzeitige Modbus TCP Verbindungen*

*mit Modul 96-PA-RCM-EL

Speicher

  • Hohe Speichertiefe bei geringem Speicherbedarf
  • Speichertiefe bis zu 15 Jahre bei 23 Messwerten à 15 min und 8 Messwerten à 1 h
  • Speicherpartitionierung in Langzeitspeicher und hochauflösenden PQ-Kurzzeitspeicher

Low-Power-Eingänge

  • Umschaltbare Strommesskanal
  • Low-Power-Strommesskanal für kostengünstige 333 mV Stromwandler
  • Strommessung mit passiven Rogowskispulen z.B. 100 mV/1 kA
