Spannungsqualität im Überblick

Viele vermeintlich unerklärliche Ausfälle oder Zwischenfälle lassen sich auf Probleme mit der Spannungsqualität zurückführen. Wir geben Ihnen eine Übersicht der wichtigsten Fakten.

Beratung anfragen Mehr Informationen

Warum Spannungsqualität erfasst werden sollte

Probleme mit der Spannungsqualität können die Ursache für plötzliche Ausfälle, Brände oder einen unnatürlich hohen Verschleiß von Anlagen sein. Mitarbeiter werden gefährdet, es entstehen hohe Kosten und Schäden an Anlagen. Die Ursache ist dabei oft ein Rätsel, da Spannungsqualitätsprobleme unentdeckt bleiben und so weiterhin Schaden anrichten können.

Mit einer vernünftigen Spannungsqualitätserfassung und der Auswertung der Daten können Sie das verhindern. Probleme werden sichtbar und Sie können entsprechende Maßnahmen einleiten, um negative Konsequenzen zu vermeiden und die Ursachen zu beseitigen.

beeintraechtigung-der-spannungsqualitaet

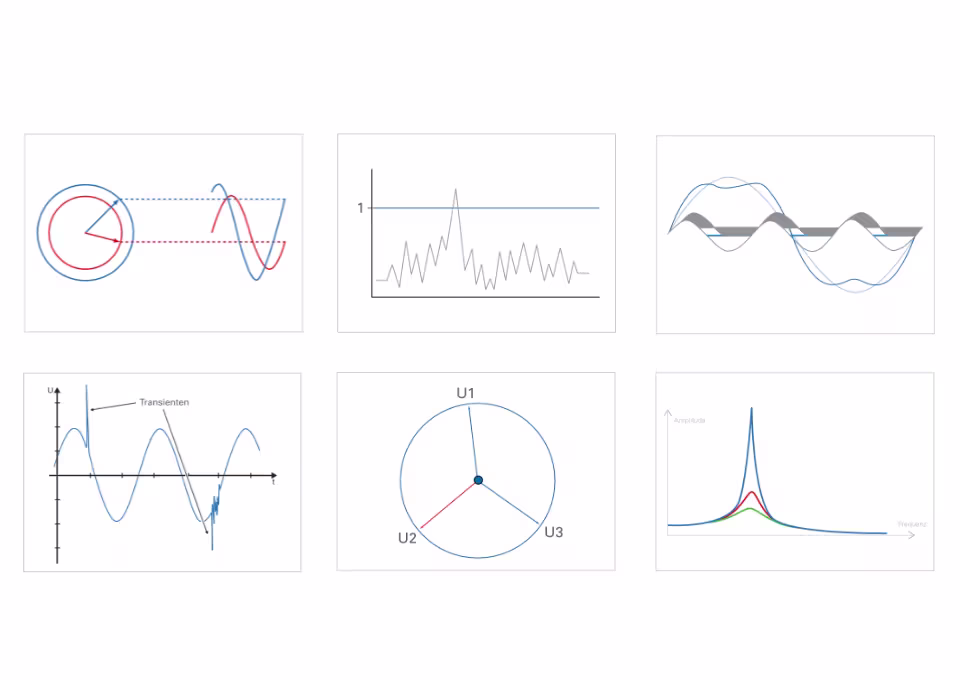

Beeinträchtigung der Spannungsqualität

Die Spannung im Netz kann durch unterschiedlichste Faktoren beeinflusst werden. Ursachen sind beispielsweise Netzrückwirkungen durch Leistungselektronik und Gleichrichter, Resonanzen oder Blitzeinschläge.

Um den Zustand der Spannungsqualität zu beurteilen werden verschiedene Faktoren betrachtet. Einige typische dieser Faktoren sind:

Induktive und kapazitive Phasenverschiebung
Flicker
Oberschwingungen
Events & Transienten
Unsymmetrien
Resonanzen

Power Quality normgerecht erfassen

Die Power Quality wird typischerweise am Energieübergabepunkt (PCC) sowie an Knotenpunkten im internen Netz erfasst. Am PCC prüfen Unternehmen die Power Quality der eingehenden Energie nach EN 50160 bzw. IEEE519. Hier empfehlen sich Energiemessgeräte mit Klasse-A-Zertifizierung nach EN 61000-4-30, wie das UMG 512-PRO.

Im internen Netz wird die Power Quality nach EN 61000-2-4 kontrolliert. Unternehmen messen an wichtigen Knotenpunkten und Anlagen. Die Messtechnik an diesen Messstellen muss unterschiedliche Anforderungen erfüllen und verschiedene Genauigkeitsklassen aufweisen. Janitza unterstützt sie hierfür mir einer breiten Auswahl an Netzanalysatoren und Spannungsqualitäts-Analysatoren.
